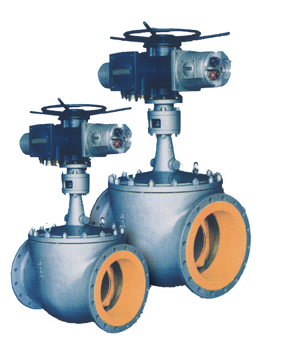

Valvole di ingresso superiore
Le valvole a sfera di ingresso superiore sono di design a corpo rigido e consentono un facile accesso all'area interna. Adatto per tutte le applicazioni topside e submarine. Valvole a sfera Top Entry per servizio sottomarino per Statoil Norvegia. Realizzati in materiale Duplex, hanno una durata di progettazione di cinquant'anni e sono conformi alle norme API 5000.
.jpg)
Caratteristiche principali
- Scelta di design con seduta morbida o metallo-metallo
- Design dello stelo anti-scoppio
- Configurazioni complete, esatte o ridotte delle porte
- Design antistatico
- Corpo in due o tre pezzi
- Design certificato antincendio
- Sedi del pistone per tenuta di gas, chiusura a tenuta di bolle
Valvola a sfera Top Entry
|
Indici di ascolto: |
ANSI da Classe 150 a API Classe 15000 |
|
Dimensioni: |
Da 50 a 1050 mm (da 2 a 42 pollici) |
|
Materiali del corpo: |
Acciaio al carbonio, Acciaio inossidabile, Duplex, Super Duplex, Hastalloy, Inconel, Monel, Titanio |
|
Materiali di rivestimento: |
Da Carbon/ENP a Duplex/hardfaced per adattarsi all'applicazione |
|
Connessioni finali: |
Flangiato, saldatura di testa, estremità a morsetto, speciali |
Valvole a corpo diviso
Le valvole a sfera a corpo diviso sono disponibili in due design di base, montate su perno e a sfera flottante.
Caratteristiche principali
- Facile accesso in linea a tutte le parti per la manutenzione
- Scelta di design con seduta morbida o metallo-metallo
- Configurazioni complete, esatte o ridotte delle porte
- Design certificato antincendio
- Funzione di blocco e pagina al vivo
- Sedi del pistone per tenuta di gas, chiusura a tenuta di bolle
Valvola a corpo diviso
|
Indici di ascolto: |
ANSI da Classe 150 a API Classe 15000 |
|
Dimensioni: |
Da 50 a 1050 mm (da 2 a 42 pollici) |
|
Materiali del corpo: |
Acciaio al carbonio, Acciaio inossidabile, Duplex, Super Duplex, Hastalloy, Inconel, Monel, Titanio |
|
Materiali di rivestimento: |
Da Carbon/ENP a Duplex/hardfaced per adattarsi all'applicazione |
|
Connessioni finali: |
Flangiato, saldatura di testa, estremità a morsetto, speciali |
Valvole a sfera montate su perno
Le valvole a sfera montate su perno sono a tenuta di bolle durante lo spegnimento. Ciò si ottiene limitando il movimento della sfera tra le sedi di tenuta a monte caricate a molla. La palla è tenuta in posizione dallo stelo e dagli alberi del perno. Il carico iniziale della sede è fornito dalle molle della sede per fornire una tenuta a bassa pressione, dopo di che, la pressione del sistema carica i sedili sulla sfera quando la valvola è chiusa.
Valvola a sfera interamente saldata
Tutte le valvole a sfera di costruzione saldate sono progettate per API 6A e 6D e sono fornite in dimensioni fino a 42 pollici e sono di design montato su perno. Sono adatti per tutte le applicazioni onshore, topside e sottomarine.
Vantaggi
- Testato al fuoco secondo API 607/BS6755 pt 2
- Meno percorsi di perdita
- Sedili autoscaricanti
- Funzione di blocco e pagina al vivo
- Design dello stelo anti-scoppio
- Full or reduced port configurations Top entry All Welded Ball Valve Split Body All Welded Ball Valve
- Secondary seat sealing system
- Non-lubricating design
|
